راهکارهای درون ساختمانی
In-Building Solution (IBS)
چرا به IBS نیاز داریم؟
رشد روز افزون استفاده از شبکه های موبایل درون ساختمان ها، تمرکز شرکت های بزرگ برای حل این چالش ها بیش از پیش کرده است. به صورت کلی میتوان مشکلات پوشش درون ساختمانی را در یکی از دسته های کلی زیر تقسیم بندی کرد(جهت آشنایی با مشکلات پوشش درون ساختمانی بر روی این لینک کلیک کنید :
- افزایش میزان تماسهای موبایل درون ساختمانی
- کاهش پوشش سیگنال سایتهای معمول شبکه موبایل در محیطهای پر جمعیت
- کاهش ضریب نفوذ و پوشش سیگنال با ظهور نسلهای جدید شبکه های موبایل
- کاهش پوشش سیگنال سایتهای معمول شبکه موبایل با افزایش ارتفاع ساختمانها
- کاهش ضریب نفوذ سیگنال به درون ساختمانها با پیشرفتهای حوزه مصالح ساختمانی
- کاهش پوشش سیگنال سایتهای معمول شبکه موبایل در زیرزماینها، پارکینگهای طبقاتی و فضاهیا مسقف زیرزمینی نظیر مترو
برای رفع مشکلاتی که در بالا به آنها اشاره گردید راهکارهای درون ساختمانی یا در اصطلاح IBS به وجود آمدند که تلاش در افزایش پوشش و ظرفیت شبکه های مختلف از جمله شبکه موبایل در داخل ساختمانها و فضاهای سرپوشیده و زیرزمینی دارند.
آشنایی با IBS در حوزه تقویت شبکه موبایل
راهکارهای موجود را میتوان در سه دسته کلی به صورت زیر تقسیم بندی کرد.
Small Cell
small cell یا Micro BTS یا Pico BTS از نظر عملکردی دقیقا مشابه با یک سایت ماکرو BTS عمل میکند ولی در ابعاد و ظرفیت کمتر. مزایای این روش شامل موارد زیر است :
- مناسب برای محیط های کوچک با تعداد کاربر محدود است.
- نصب و طراحی نسبتا آسانتر از راهکارهای مشابه
- مناسب جهت ایجاد پوشش در نواحی گپ فرکانسی مربوط به سایت های ماکرو
معایب این روش شامل موارد زیر می باشد :
- امکان استفاده محدود به دلیل نبود زیرساخت کافی و شرایط حال کشور
- فقط قابلیت ارائه سیگنال مربوط به یک اپراتور شبکه موبایل را فراهم می کند.
- قیمت بالاتر به نسب راهکارهای مشابه
Small Cell
این راهکار در بسیار از موارد از یک جز که همان دستگاه است تشکیل میشود ولی در مواردی هم میتوان با استفاده از خروجی آن سیگنال را ازطریق آنتن های سقفی و دیواری نیز در محیط گسیل داد.

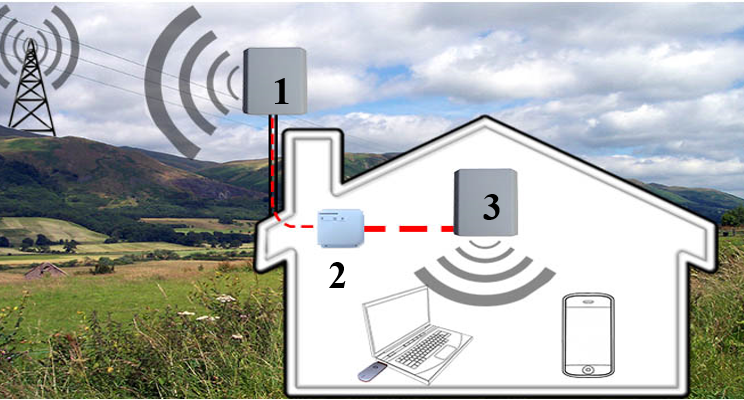

Repeater
آنتن لگاریتمی یا آنتن دونر، این آنتن امکان ارتباط رپیتر با سایت ماکرو را فراهم می کند و تنظیم درست و دقیق آن یکی از اقدامات اصلی در راه اندازی این راهکار است.
دستگاه رپیتر: بخش اصلی سیستم است که دارای انواع مختلفی است، انتخاب مدل بسته به مساحت و پارامترهای محیطی است.
با توجه به تاثیرات مخرب دستگاه های غیر استاندارد بر محیط سیگنالی اپراتورها و همچنین ایجاد اثرات مخرب بر بدن انسان، ممکن است پس از شناسایی محل این دستگاه توسط سازمان رگولاتوری ضبط شود و در مواردی هم برای دارنده آن جریمه مقرر گردد. لذاباید در انتخاب تامین کننده این دستگاه حساسیت زیادی داشت.
آنتن درونی که وظیفه انتشار امواج را درون محیط به عهده دارد، در مواردی که فضای مورد نیاز برای پوشش گسترده است به جای استفاده از یک آنتن از یک مجموعه آنتن برای انجام این کار استفاده میشود.
Repeater
مزایای این روش عبارت است از:
- مناسب برای محیط های کوچک و متوسط یا مناطق کم ظرفیت روستایی با تعداد کاربر محدود است.
- نصب و طراحی باید زیر نظر تیم فنی اپراتورهای تلفن همراه انجام گیرد.
- مناسب جهت ایجاد پوشش در نواحی روستایی در جاده ها و مناطقی که امکان نصب سایت ماکرو وجود ندارد.
معایب این روش عبارت است از:
- امکان استفاده فقط در صورت تایید اپراتورهای شبکه تلفن همراه
- فقط قابلیت ارائه سیگنال مربوط به یک اپراتور شبکه موبایل را فراهم می کند.
- قیمت میان رده به نسبت راه کاری مشابه
Distributed Antenna System (DAS)
مزایای این روش عبارت است از:
- مناسب برای محیط های بزرگ و مراکز با تعداد کاربر زیاد
- امکان پشتیبانی همزمان از چند تکنولوژی و چند اپراتور
- ایجاد پوشش حداکثری با توجه به شرایط محیطی و توپولوژی محیط داخل ساختمان
- امکان استفاده از آخرین نسل های موجود در شبکه و در برخی موارد پشتیبانی از نسل های آینده
- امکان ایجاد درآمدزایی در صورت سرمایه گذاری مناسب
معایب این روش عبارت است از:
- امکان استفاده پیاده سازی با هماهنگی اپراتورهای شبکه تلفن همراه
- بالاترین قیمت به نسب راهکارهای مشابه
- نصب و طراحی پیچیده تر به نسبت سایر راهکارها
- نیاز به فضا و ملاحظات کافی
Distributed Antenna System (DAS)
اجزای تشکیل دهنده این راهکار عبارت است از:
منبع سیگنال
شبکه DAS
که منبع سیگنال شامل موارد زیر می باشد :
- استفاده از ریپیتر
- استفاده از Smart Cell
- استفاده از BTS/ NodeB/ eNodeB
انتخاب روش منبع سیگنال شبکه موبایل با توجه به ابعاد یا ظرفیت شبکه
Distributed Antenna System (DAS)
- شبکه DAS
- راه کار Passive DAS
- راه کار Active DAS
- راه کار Hybrid DAS
مزایا و معایب استفاده از پوشش شبکه بصورت Passive DAS
- مشخصات استفاده از پوشش شبکه بصورت Passive DAS
- نیاز به فضای زیاد جهت انتقال کابل های مخابراتی
- استفاده از کابل های مخابراتی قطور ۷/۸ و ۱/۲ اینچ که انعطاف زیادی برای انتقال ندارند
- امکان افزایش سطح نویز روی سیگنال انتقالی به داخل ساختمان
- میزان زیاد تضعیف سیگنال
- پیاده سازی با کمترین هزینه
- نیاز به همکاری و تایید اپراتور از ابتدای کار
- پیاده سازی فقط با منبع سیگنال BTS/ NodeB/ eNodeB
- مناسب برای ساختمان های با ابعاد متوسط
- عدم پشتیبانی از نسل های بالاتر شبکه موبایل
- درصورت تمایل به استفاده از تکنولوژی MIMO هزینه به نسبت بالا میرود و عملیات
- نصب پیچیده خواهد شد.
- عدم امکان مانیتورینگ سیستم
مزایا و معایب استفاده از پوشش شبکه بصورت Active DAS
- عدم استفاده از کابل های مخابراتی قطور و حجیم در داخل طبقات
- استفاده از کابل های فیبر بین تجهیزات ( هم افزایش سرعت و پهنای باند را ایجاد میکند و هم اینکه حجم کابل کشی داخل ساختمان را به کمترین میزان ممکن میرساند)
- به حداقل رساندن نویزهای تحمیل شده به سیستم
- امکان پیاده سازی تکنولوژی های جدید در آینده از قبیل ۵G با کمترین هزینه ممکن
- امکان کنترل، مدیریت و مانتیورینگ تمامی المان های شبکه
- امکان پیاده سازی شبکه بصورت MiMo برای افزایش ظرفیت و پوشش بهتر شبکه
- پیاده سازی با هزینه بالا به نسبت سایر راهکارها
- مناسب برای پروژه های با ابعاد متوسط/ بزرگ و خیلی بزرگ

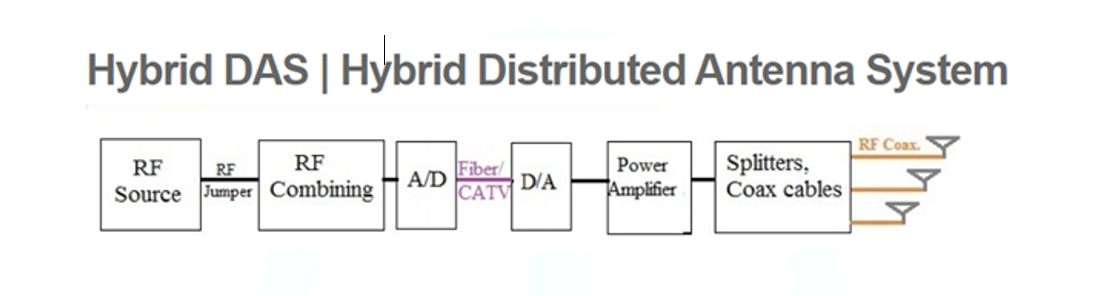

مزایا و معایب استفاده از پوشش شبکه بصورت Hybrid
- استفاده ترکیبی از کابل های مخابراتی و فیبر همزمان
- داخل واحدها و راهروهای برخی طبقات کابل کواکسیال مخابراتی ۸/۷ و ۲/۱ اینچ کشیده می شود
- هزینه ارزانتر از اکتیو و گرانتر از راهکار Passive DAS است.
- مناسب برای استفاده در تونل ها، مترو ها و پروژه هایی که فضای کافی برای کابل ها در آن لحاظ شده است.
- امکان استفاده از هر سه نوع منبع سیگنال برای این راهکار
- امکان ارائه نسل های بعدی در صورت انتخاب بخش Passive که نسل بعدی را ساپورت کند.
نیازهای طراحی و اجرا پروژه
- نقشه های معماری طبقات نقشه های رایزرها و سینی های جریان ضعیف
- مشخصات دیوارهای بین اتاق ها و راهروها، مشخصات شیشه ها و درب های ورودی و درب های اتاق ها
- تکنولوژی های مورد نیاز شبکه موبایل (۲G, 3G, 4G)
- تعداد اپراتورهایی که نیاز دارید پوشش داده شود.
- نرم افزار طراحی ( iBwave)
- تعداد افراد مسقر در ساختمان در زمان اوج شلوغی ساختمان
- میزان ترافیک مورد نیاز
- درصد پوشش دهی هر طبقه
- معرفی نقاط پر جمعیت و نقاط مهم ساختمان که نیاز به پوشش کامل تری دارد
- امکان دسترسی به محل نصب تجهیزات قبل و بعد از اجرا
